全懸浮式電子皮帶秤

一、適用范圍

   全懸浮式型高精度電子皮帶秤，安裝在傾斜角度比較?。ā?0度）的皮帶輸送機上，采用全懸浮式稱重橋架，該種形式的橋架，無支點和可移動件，該類電子皮帶秤的長期穩定性和稱重的高精度性是其它電子皮帶秤都無與倫比的。

二、稱重橋架

  1、全懸浮式結構，無耳軸支點和可移動件，維護量??；

  2、單元組件結構，力傳遞緩解少，安裝簡潔，方便；

  3、獨特的矩形杠桿，剛性好、無變形、零點穩定性好;

  4、抗側向力抗、水平分力、有效減少了皮帶跑偏和落料偏移對系統精度的影響；

  5、四只稱重傳感器，受偏載影想小，平衡，計量精度相當高；

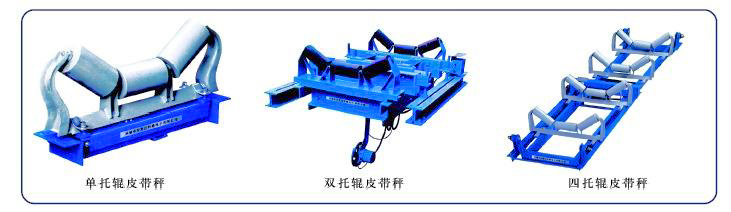

  6、稱重區域廣，三組或四組拖輥使皮帶對稱重精度影響最??；

  7、粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架可以采用不銹鋼制造或進行防腐處理。

三、稱重控制器

  1、綜合精度：±0.1℅；

  2、顯示器為四行液晶/熒光顯示，顯示瞬時流量、累積量、皮帶機運行參數；

  3、滾動菜單，可作參數輸入，設定中文顯示，操作簡單；

  4、多種標定方法，可自動調整零點和間隔，自動零點跟蹤；

  5、遠程計數采用無觸點形式，輸出交流或直流信號；

  6、電流輸出接口（可選）：可輸出與流量成正比的0～20mA或4～20mA電流;

  7、通訊接口（可選）：標準RS232C、RS485C接口；

  8、可以設定的流量：PID調節功能，實現配料控制;

  9、打印接口（打印機可選）：并行打印機；

  10、儀表結構：有嵌入式和壁掛式兩種，可滿足各種現場的不同要求.

四、主要技術參數

   系統精度：±0.125%

   秤量范圍：0～8000t/h

   皮帶寬度：500～2400mm

   皮帶速度：0～4m/s

   皮帶輸送傾角：0～10°

   數據遠傳：1200m



五、工作條件和安裝條件

    環境溫度：

    機械：-20℃～50℃

    儀表：0℃～40℃

    電源電壓：220V（±10%、-15%）  50HZ±2%
